FPC排線材質銅箔基本構成
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2022-08-01
FPC排線盡管制程工藝效率不如ffc排線高效，但是還是在諸如手機、攝像機等設備里廣泛的存在
銅箔是fpc排線的最重要的組成部分，一般是一卷250mm寬度50M或100M長度的PI基材上單面或雙面覆蓋一定厚度銅的整張銅箔。
根據銅箔厚度以及銅的類型多種規格：
（1）單面無膠壓延銅。銅的延伸率相對比較好。總體偏黃色
（2）單面有膠壓延銅。銅的延伸率相對無膠銅差一些。僅從外觀圖面看沒太大的區別，這個只能靠實物辨別。總體偏黃色。
（3）單面無膠電解銅。延伸率比單面有膠壓延銅會差些。外觀看起來比壓延銅顏色要深一點，偏紅色。
（4）單面有膠電解銅。延伸率比單面無膠電解銅會差些。外觀顏色偏深紅色。
（5）單面有膠黑化電解銅。
（5）雙面有膠黑化電解銅。棕色。
二.壓延銅與電解銅性能特點：
壓延銅是通過擠壓的方法得到銅箔,它的特點：耐彎折度好,但導電性弱于電解銅,主要用于翻蓋手機里的攝像頭之類的。因為耐彎折效果好，用壓延銅做成的fpc排線多用于翻蓋手機，折疊筆記本上面。電解銅是通過電解的方法使銅離子吸附在基材PI上而形成銅箔,所以它的其特點是導電性強,但耐彎折度相對較弱。壓延銅偏黃色，電解銅偏紅色。
FPC排線銅箔材質基本構成部分是哪些呢？
一.銅箔銅箔是fpc排線的最重要的組成部分，一般是一卷250mm寬度50M或100M長度的PI基材上單面或雙面覆蓋一定厚度銅的整張銅箔。
根據銅箔厚度以及銅的類型多種規格：

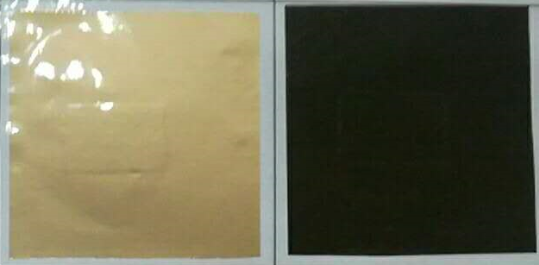

（1）單面無膠壓延銅。銅的延伸率相對比較好。總體偏黃色

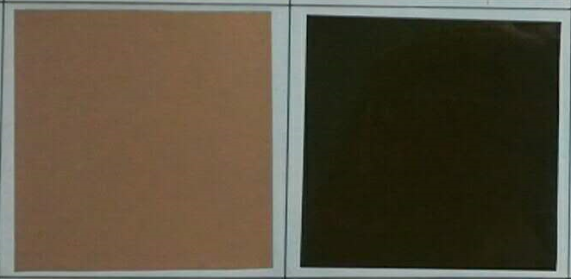

（2）單面有膠壓延銅。銅的延伸率相對無膠銅差一些。僅從外觀圖面看沒太大的區別，這個只能靠實物辨別。總體偏黃色。

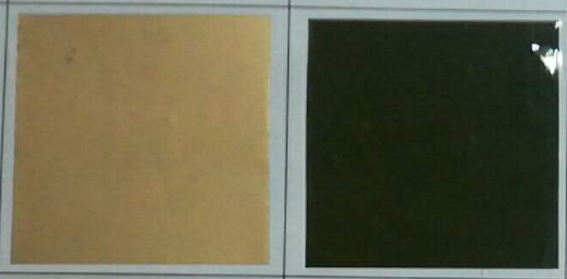

（3）單面無膠電解銅。延伸率比單面有膠壓延銅會差些。外觀看起來比壓延銅顏色要深一點，偏紅色。

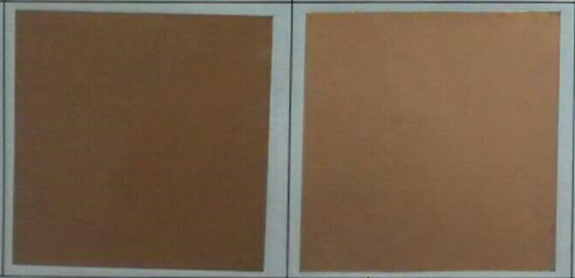

（4）單面有膠電解銅。延伸率比單面無膠電解銅會差些。外觀顏色偏深紅色。

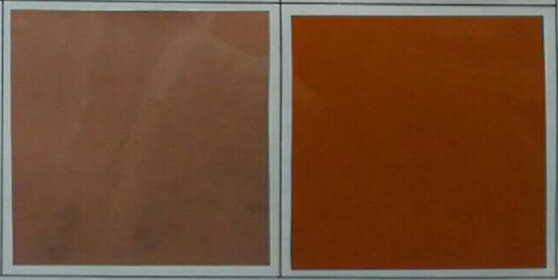

（5）單面有膠黑化電解銅。
（5）雙面有膠黑化電解銅。棕色。
二.壓延銅與電解銅性能特點：
壓延銅是通過擠壓的方法得到銅箔,它的特點：耐彎折度好,但導電性弱于電解銅,主要用于翻蓋手機里的攝像頭之類的。因為耐彎折效果好，用壓延銅做成的fpc排線多用于翻蓋手機，折疊筆記本上面。電解銅是通過電解的方法使銅離子吸附在基材PI上而形成銅箔,所以它的其特點是導電性強,但耐彎折度相對較弱。壓延銅偏黃色，電解銅偏紅色。
三.那么有膠電解銅與無膠電解銅怎么形成的呢？
有膠電解銅是由電解銅箔、薄膜、膠粘劑三個不同材料復合而成的撓性覆銅板，稱為三層型撓性覆銅板，也就是我們所說的有膠電解基材。通俗的說就是把PI薄膜涂上膠再與電解銅箔粘結在一起。
無膠電解銅有兩種做法，一種是以PI薄膜為載體，在其表面浸鍍電解銅箔；另一種做法就是用電解銅箔為載體，在電解銅箔表面涂覆液態PI，再固化。有膠電解銅箔和無膠電解銅箔基材的制造方法不同，所以兩類基材的材料特性亦不同。無膠電解銅耐彎折會好一些。
