FPC排線金手指是什么?
- 作者: 阿勇
- 來源: 鑫美特fpc排線
- 日期 : 2021-08-09

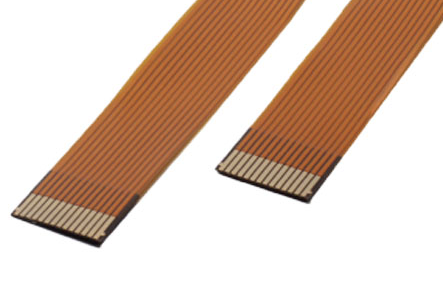

FPC排線金手指就是指排線兩端開窗口露出導體的部分。這是fpc排線非常關鍵的構成體，金手指需要直接插入fpc連接器的，故fpc排線能否與連接器實現正常連接取決于金手指與連接器接觸是否良好。
既然fpc排線金手指這么重要，金手指有哪些特點？怎么去做好fpc排線金手指？
（1）FPC排線金手指的尺寸：
fpc排線金手指寬度就是指排線的寬度，所以不同排線的金手指寬度一般是不同的。而金手指長度則根據用戶的需求而定，一般是3mm居多，但是4mm、2.5mm都是可能的。
（2）如何管控FPC排線金手指參數：
由于fpc排線金手指是直接與fpc連接器接觸的，故金手指左右偏差會直接影響與連接器配合的效果，一般左右越均勻越好，即金手指左右邊距最理想就是一樣寬。但是要做到絕對左右邊距一樣寬是很難做到的，但是必須有一個控制的尺度。對于PH0.5間距的fpc排線來說，一般要求左右邊距公差±0.07，如果保證fpc排線金手指左右邊距公差呢，fpc排線生產廠家在開外形模具時，會選擇模具的精度，一般選擇中走絲模具。如果要求達到±0.05的精度，就需要開慢走絲模具。當然如果只需要做到精度±0.1mm，那么一套快走絲模具也就夠用了。因此，模具精度決定了fpc排線金手指精度。
（3）如何保護FPC排線金手指：
fpc排線金手指與連接器接觸，首先要保證金手指不要被裸手觸摸、不要沾液體，否則會造成金手指氧化，導致與fpc連接器接觸不良實現不了基本連接功能。其次為了進一步提高金手指抗氧化功能，一般給fpc排線金手指進行沉金。如果要求特別嚴格，包裝時用珍珠棉將fpc排線金手指包裹起來，用透明橡皮筋扎好，盡量不要讓金手指暴露在空氣中。
既然fpc排線金手指這么重要，金手指有哪些特點？怎么去做好fpc排線金手指？
（1）FPC排線金手指的尺寸：
fpc排線金手指寬度就是指排線的寬度，所以不同排線的金手指寬度一般是不同的。而金手指長度則根據用戶的需求而定，一般是3mm居多，但是4mm、2.5mm都是可能的。
（2）如何管控FPC排線金手指參數：
由于fpc排線金手指是直接與fpc連接器接觸的，故金手指左右偏差會直接影響與連接器配合的效果，一般左右越均勻越好，即金手指左右邊距最理想就是一樣寬。但是要做到絕對左右邊距一樣寬是很難做到的，但是必須有一個控制的尺度。對于PH0.5間距的fpc排線來說，一般要求左右邊距公差±0.07，如果保證fpc排線金手指左右邊距公差呢，fpc排線生產廠家在開外形模具時，會選擇模具的精度，一般選擇中走絲模具。如果要求達到±0.05的精度，就需要開慢走絲模具。當然如果只需要做到精度±0.1mm，那么一套快走絲模具也就夠用了。因此，模具精度決定了fpc排線金手指精度。
（3）如何保護FPC排線金手指：
fpc排線金手指與連接器接觸，首先要保證金手指不要被裸手觸摸、不要沾液體，否則會造成金手指氧化，導致與fpc連接器接觸不良實現不了基本連接功能。其次為了進一步提高金手指抗氧化功能，一般給fpc排線金手指進行沉金。如果要求特別嚴格，包裝時用珍珠棉將fpc排線金手指包裹起來，用透明橡皮筋扎好，盡量不要讓金手指暴露在空氣中。
